      ZO-JSLT-6C2L


      詳情介紹






      支持 Intel® Jasper lake Series Processor  （N5095）







單通道SO-DIMM  DDR4 2933MHz  Max16GB







支持LVDS/EDP1+EDP2/HDMI+VGA，三顯同異步







板載1*Realtek 8111G/8111H千兆網卡（可選配雙網）







支持2*USB3.0（3.2Gen2 10Gbps）+8*USB2.0







支持6*COM232，其中COM2支持RS485（COM3 485可選配）







1*M.2 Key B支持SATA SSD和4G/5G擴展（SATA硬盤跟4G/5G模塊只能二選一），1*SATA3.0







1*M.2 Key E，支持Wifi6+Bluetooth；







DC 12V供電









































處理器
Intel® Jasper lake Series Processor

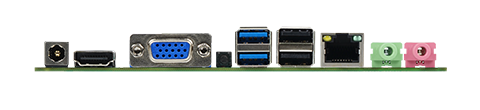

后置I/O接口
1*DC接口（φ5.5-2.5mm DC JACK）
      1*HDMI接口
      1*VGA接口
      1*CLR_CMOS按鍵
      2*USB3.0接口
      2*USB2.0接口（可選配1*LAN接口）
      1*LAN1接口
      1*LINE-OUT接口
      1*MIC-IN接口




芯片組
Intel® SOC




顯示芯片
Intel® UHD Graphics




顯示輸出
LVDS+HDMI+VGA ; LVDS+EDP2+VGA




EDP1+HDMI+VGA ; EDP1+EDP2+VGA




多顯支持
支持三顯同/異步顯示




USB
2*USB3.0+8*USB2.0




內存
1*SO-DIMM  DDR4  2933MHz  Max16GB




音效
板載HS-100B USB音頻解碼控制器 ;
內部I/O插針
1*F_AUDIO插針
      1*SPEAKER插針
      3*F_USB插針（可擴展6*USB2.0）
      1*SATA插座
      1*JSATA_PWR插針
      1*GPIO插針
      2*COM232插針（COM2支持RS485可選,COM1/2支持帶電可選DCD/5V/12V）
      1*COM_CON插針（可擴展4*COM,COM3支持RS485選配）
      1*F_PANEL插針
      1*JSIM（支持外接FPC SIM信號延長線）
      1*J_PRINT插針
      1*JPS2插針
      1*INCN插針
      1*LVDS/EDP1插針（功能二選一）
      1*BKCL插針
      1*EDP2插針（默認上件但僅部分機型有功能，詳見機型配置表）
      1*JVGA插針
      1*4Pin ATX電源插座




內置獨立功放NS4251(3W/4Ω)




網卡
板載 1*Realtek RLT8111G/8111H 千兆網卡




存儲
1*SATA3.0




1*M.2 B Key（SATA SSD 2280mm）




擴展槽
1*M.2 E Key(支持Wifi+藍牙)




1*SIM（支持 4G/5G，通過 B KEY支持）




I/O芯片
ITE8786E-I




BIOS
AMI  BIOS




供電
DC/4PIN    DC12V 供電




散熱系統
自帶CPU散熱器




環境
工作：0~60℃; 存儲：-20℃~75℃




0% ~ 95% 相對濕度，無冷凝




主板尺寸
170X170mm

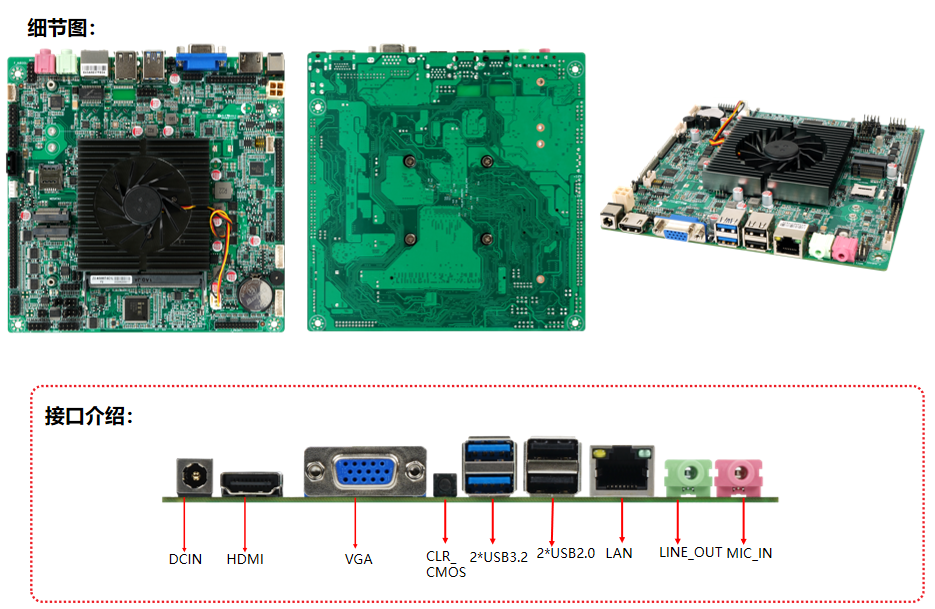

      工控主板-ZO-JSLT-6C2L系列-細節圖












機種型號
DIMM
擴展展接口
儲存
顯示接口
散熱
供電




USB2.0
USB3.0
COM232
COM485
LAN
LPT
SPEAKER
M.2E KEY
SIM
SATA
M.2BKEY
VGA
LVDS
EDP
HDMI
DC




ZO-N5095T-6C2L
1
6
2
6
2
2*千兆
√
√
√
√
1
√
1
1
0
1
風扇
12V




ZO-N5095T-6C1L
1
8
2
6
2
1*千兆
√
√
√
√
1
√
1
1
0
1
風扇
12V




ZO-N5095T-2C1L
1
8
2
2
1
1*千兆
√
√
√
√
1
√
1
1
0
1
風扇
12V




ZO-N5095T-6C1E
1
8
2
6
2
1*千兆
√
√
√
√
1
√
1
0
1
1
風扇
12V




ZO-N5095T-6C2E
1
8
2
6
2
1*千兆
√
√
√
√
1
√
1
0
2
0
風扇
12V




ZO-N5095T-6CLE
1
8
2
6
2
1*千兆
√
√
√
√
1
√
1
1
1
0
風扇
12V




ZO-N5095T-2C2E
1
8
2
2
1
1*千兆
√
√
√
√
1
√
1
0
2
0
風扇
12V






      注：


      1. EDP1和LVDS二選一使用， EDP2與HDMI二選一使用


      2. 除雙EDP機型外，其他機型的EDP2/HDMI默認功能在HDMI。EDP2此插針默認無功能，如需使用變更bios固件及硬件


      3. 所有機型即使HDMI接口無功能，接口物料仍然默認上件，如有需求需要?jiǎng)h除HDMI接口請單獨提出
