      ZO-EHLT-6C2L


      詳情介紹






      支持Intel首款I(lǐng)OTG定制 Elkhart Lake J6412/J6413處理器







支持單通道SO-DIMM DDR4 3200MHz Max16GB







支持LVDS/EDP1+HDMI/EDP2+VGA  ，三顯同異步







支持 HDMI2.0 4K 60Hz







支持1*Realtek RTL8111H/8111G千兆網卡（可選雙網）







支持2*USB3.2 Gen2（10Gbps）；8*USB2.0







支持6*COM232，其中COM2支持R485（可選配雙485）







1*M.2 Key B，支持SATA SSD/4G/5G擴展模塊







1*M.2 Key A，支持Wifi+Bluetooth擴展







DC 12V供電









































處理器
Intel® Elkhart Lake J6412/J6413 處理器

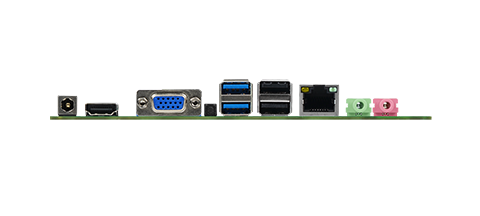

后置I/O接口
1*DCIN端口
      1*HDMI端口
      1*VGA端口
      1*USB3.2 Gen2端口
      1*USB2.0端口（可選配1*LAN）
      1*LAN端口
      1*HP_OUT接口
      1*MIC_IN接口




芯片組
Intel® SOC




顯示芯片
Intel® UHD Graphics




顯示輸出
LVDS+HDMI+VGA




LVDS+EDP2+VGA




EDP1+HDMI+VGA




EDP1+EDP2+VGA




多顯支持
支持三顯同步/異步輸出




USB
8*USB2.0+2*USB3.2 Gen2（10Gbps）
內部I/O插針
1*EDP2插針（此插針默認無功能，如需使用需更新 bios固件與硬件）
      1*JVGA插針
      1*F-AUDIO插針
      1*SPEAKER 插針
      3*F-USB2.0插針（可擴展6*USB2.0端口）
      1*SATA插座
      1*SATA_PWR插針
      1*GPIO插針
      6*COMRS232插針（COM2與COM3支持2路RS485可選，COM1與COM2支持帶電可選DCD/5V/12V）
      1*F-PANEL插針
      1*PRINT插針
      1*PS2插針
      1*INCN插針
      1*LVDS 插針/EDP1插針
      1*LCTL 插針
      1*4PIN ATX插座




內存
1*SO-DIMM DDR4 3200MHz Max16GB




音效
板載ALC269音頻解碼控制器




獨立功放NS4251 3W@4Ω；1.7W@8Ω




網卡
板載1*Realtek 8111H/8111G千兆網卡（可選雙網）




存儲
1*SATA3.0接口




擴展槽
1*M.2 Key B，支持SATA SSD/4G/5G擴展模塊




1*M.2 Key A，支持Wifi6+Bluetooth擴展




I/O芯片
ITE8786E-I




BIOS
AMI  BIOS




供電
DC/4PIN   12V 供電




散熱系統
自帶無風扇CPU散熱器




環境
工作：0~50℃; 存儲：-20℃~75℃




0% ~ 95% 相對濕度，無冷凝




主板尺寸
170X170mm

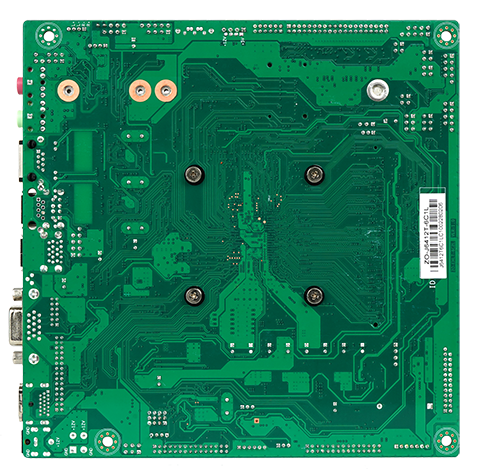

      凌壹工業主板ZO-EHLT-6C2L系列產品細節圖









機種型號
DIMM
擴展展接口
儲存
顯示接口

散熱
供電




USB2.0
USB3.0
COM232
COM485
LAN
LPT
SPEAKE
M.2 A Key
SATA
M.2 B Key
VGA
LVDS
EDP
HDMI

DC




ZO-J6412T-6C1L
1
8
2
6
2
1*千兆
√
√
√
1
√
1
1
0
1

型材
12V




ZO-J6412T-6C2L
1
6
2
6
2
2*千兆
√
√
√
1
√
1
1
0
1

型材
12V




ZO-J6412T-6C1L1E
1
8
2
6
2
1*千兆
√
√
√
1
√
1
0
1
1

型材
12V




ZO-J6412T-6C2L1E
1
6
2
6
2
2*千兆
√
√
√
1
√
1
0
1
1

型材
12V




ZO-J6412T-6C1LLE
1
8
2
6
2
1*千兆
√
√
√
1
√
1
1
1
0

型材
12V




ZO-J6412T-6C2LLE
1
6
2
6
2
2*千兆
√
√
√
1
√
1
1
1
0

型材
12V




ZO-J6412T-6C1L2E
1
8
2
6
2
1*千兆
√
√
√
1
√
1
0
2
0

型材
12V




ZO-J6412T-6C2L2E
1
6
2
6
2
2*千兆
√
√
√
1
√
1
0
2
0

型材
12V




注：
      1. EDP1和LVDS二選一使用， EDP2與HDMI二選一使用
      2. 除雙EDP機型外，其他機型的EDP2/HDMI默認功能在HDMI。EDP2此插針默認無功能，如需使用需更新bios固件,并變更主板硬件。
      3. 所有機型即使HDMI接口無功能，接口物料仍然默認上件，如有需求需要?jiǎng)h除HDMI接口請單獨提出
